0. BrokerHub 可以用来干什么？

BrokerHub一个由中山大学 HuangLab 开发的区块链协议验证平台，名为 BlockEmulator。

简单来说，它的用途是帮助研究人员或学生快速“模拟”和“验证”新的区块链技术，特别是“分片（Sharding）”和“共识协议”。它不是一个用来挖矿赚钱的工具，而是一个科研实验工具。

0.1它可以帮你做这些事：

1. 模拟区块链运行：
   它可以在一台电脑（或多台）上模拟出一整条分片区块链网络，包含多个分片、多个节点。
2. 验证“跨分片”机制：
   它内置了两种主流的跨分片技术（BrokerChain 的 Broker 机制和 Monoxide 的 Relay 机制），你可以用它来测试不同分片间怎么处理交易。
3. 验证“共识”算法：
   它支持 PBFT（拜占庭容错）等共识协议，你可以修改代码来测试自己写的新共识算法效果如何。
4. 跑实验、出数据：
   它会自动记录 TPS（吞吐量）、延迟等核心指标，并输出成 CSV 文件。写论文或做研究时，可以直接用这些数据画图。
5. 支持智能合约：
   它包含了一个 VM 模块，可以在模拟链上跑 Solidity 智能合约。

总结：如果你在做区块链底层技术的研究（比如想改进分片效率、设计新共识），这个项目就是你的“测试沙盒”，让你不必从零写一条区块链就能验证你的想法。

1. 核心参数说明

项目的核心参数集中在 BrokerHub/params/global_config.go 文件中。

1.1关键参数配置

1.2如何修改参数

1. 打开配置文件
   • 编辑 global_config.go 文件
   • 找到对应的变量值直接修改数字

修改代码后需要重新编译

2. 如何运行BrokerHub

在 Windows 上大致分两步：

1. 编译
2. 运行脚本

2.1编译

1

go build -o blockEmulator_Windows_Precompile.exe ./main.go

2.2运行

1

.\bat_shardNum=3_NodeNum=4_mod=Broker_b2e.bat

直接执行 Windows 启动脚本（会自动启动 3 个分片、每分片 4 个节点并写入配置）。

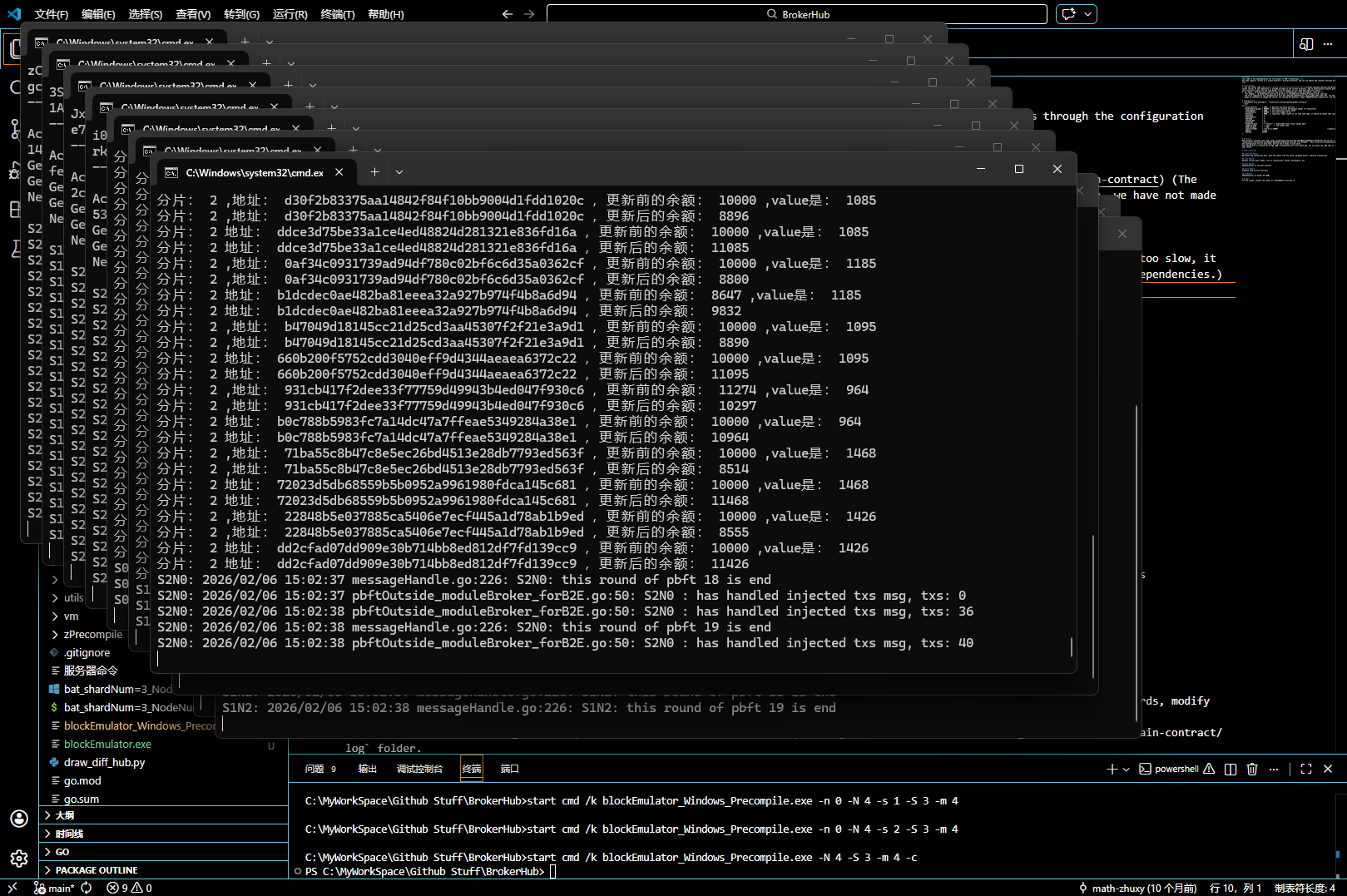

执行过程如下。

3. BrokerHub 项目实验无法自动终止问题的排查与修复

3.1问题描述

在运行 BrokerHub（BVM + Brokerchain 实验平台）时，执行启动脚本 bat_shardNum=3_NodeNum=4_mod=Broker_b2e.bat 后，实验进程无法自动终止，Supervisor 日志中 epoch 计数持续递增（已超过 500），result 目录始终未生成。

3.2系统停止机制分析

通过阅读源码，梳理出系统的正常关闭流程如下：

supervisor.go 中 SupervisorTxHandling() 的执行顺序为：

1
2
3
4

MsgSendingControl() 返回
    → 轮询 StopSignal.GapEnough()（等待连续收到 2×ShardNum 个空区块上报）
        → 向所有节点发送 CStop 消息
            → 调用 CloseSupervisor()，将测量数据写入 ./result/ 下的 CSV 文件

其中 StopSignal 机制（见 supervisorStopModule.go）要求连续收到 stopThreshold 个空区块消息后才判定实验结束。任何非空区块都会将计数器重置为 0。

3.3逐步排查过程

3.3.1 排查一：supervisor.go 中的调试代码

在 supervisor.go 发现无限循环：

1
2
3
4

add
for true {
	time.Sleep(time.Second)
}

程序在这里无限等待，即进入死循环，每秒 sleep 一次。
如果不注释掉注释，Supervisor 在这里会一直卡住，不会继续往下执行（不会发送 stop 信号，也不会关闭和写入结果文件）。

3.3.2 排查二：MsgSendingControl() 死循环（根因）

启动脚本使用 -m 4，对应 CommitteeMethod[4] = "Broker_b2e"，实际加载的实现为 committee_brokerhub.go 中的 BrokerhubCommitteeMod.MsgSendingControl()。

对比能正常终止的 BrokerCommitteeMod.MsgSendingControl()（-m 2），后者从 CSV 文件读取交易，达到 TotalDataSize 后 break 退出。而 BrokerhubCommitteeMod 的实现包含两个无退出条件的死循环：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

// 死循环 1：无限生成随机交易
go func() {
    for {
        bcm.hubParams.currentEpoch++
        txs := bcm.generateRandomTxs()
        bcm.txSending(...)
        time.Sleep(time.Second * 2)
    }
}()

// 死循环 2：无限处理用户请求队列
for {
    time.Sleep(time.Millisecond * 100)
    // ...处理队列...
}

由于 MsgSendingControl() 永远不返回，SupervisorTxHandling() 中后续的停止逻辑永远无法执行。值得注意的是，代码中已定义了 simulation_param.endedEpoch = 86 字段，且在其他方法中存在对该字段的判断（第 473、806 行），但 MsgSendingControl() 中未引用此退出条件。

修复措施：在 MsgSendingControl() 中引入 endedEpoch 退出机制。核心改动如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22

done := make(chan struct{})

go func() {
    for {
        bcm.hubParams.currentEpoch++
        if bcm.hubParams.currentEpoch > bcm.hubParams.endedEpoch {
            close(done)
            return
        }
        // ...原有交易生成逻辑不变...
    }
}()

for {
    select {
    case <-done:
        // 处理剩余队列后退出
        return
    default:
    }
    // ...原有队列处理逻辑不变...
}

通过 channel 信号在两个循环间协调退出，确保 epoch 达到上限后 MsgSendingControl() 正常返回。

3.4验证

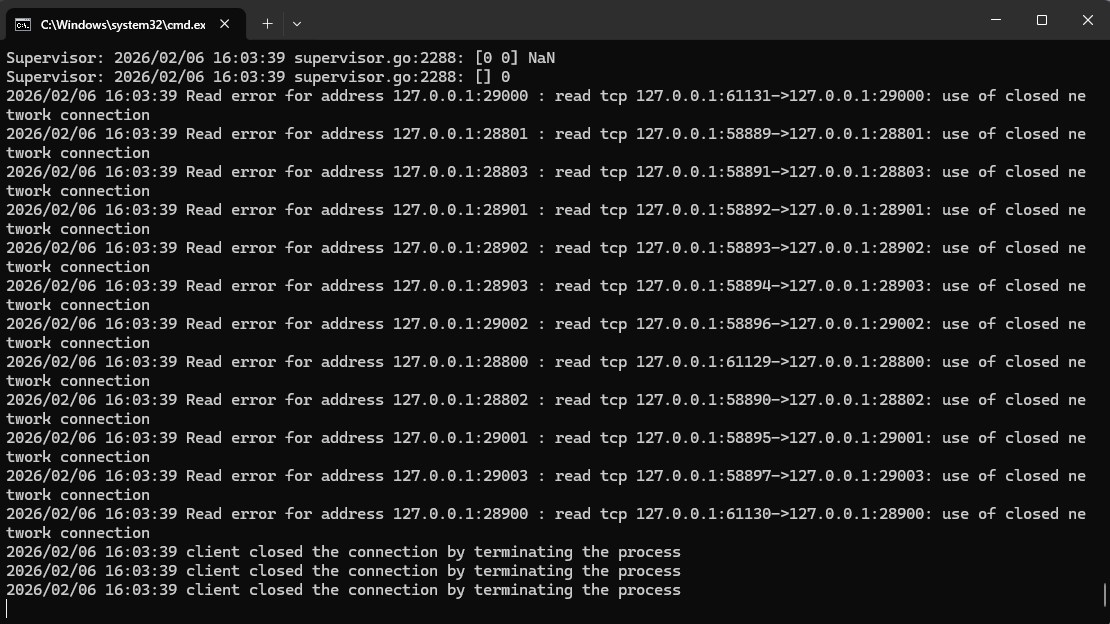

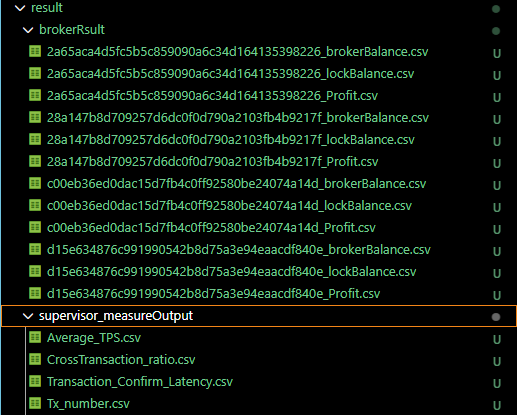

修复后重新编译运行，程序在约 86 个 epoch（约 3 分钟）后自动终止，result 目录正常生成，包含 Supervisor 测量指标 CSV 与 Broker 余额/收益数据。

3.5结论

本次问题的直接原因是 BrokerhubCommitteeMod.MsgSendingControl() 缺少退出条件，属于功能性缺陷。排查过程中虽也发现了调试代码残留的问题并予以修正。修复思路是复用已有的 endedEpoch 字段，以最小改动实现循环退出，保持与原有架构的一致性。

4. 极端参数压力测试学习法

对global_config.go中参数进行极端取值。来观察系统行为，便于理解复杂系统。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41

package params



var (

    Block_Interval      = 1 // generate new block interval (ms)

    MaxBlockSize_global = 1 // the block contains the maximum number of transactions

    InjectSpeed         = 1 // the transaction inject speed

    TotalDataSize       = 1 // the total number of txs

    BatchSize           = 1 // supervisor read a batch of txs then send them, it should be larger than inject speed

    BrokerNum           = 2

    NodesInShard        = 4

    ShardNum            = 3

    IterNum_B2E         = 5

    Brokerage           = 0.1

    DataWrite_path      = "./result/" // measurement data result output path

    LogWrite_path       = "./log"     // log output path

    KeyWrite_path       = "./key"

    SupervisorAddr      = "127.0.0.1:18800" //supervisor ip address

    FileInput           = "./TXs.csv"       //the raw BlockTransaction data path

    NodeID              uint64

    ShardID             uint64

)

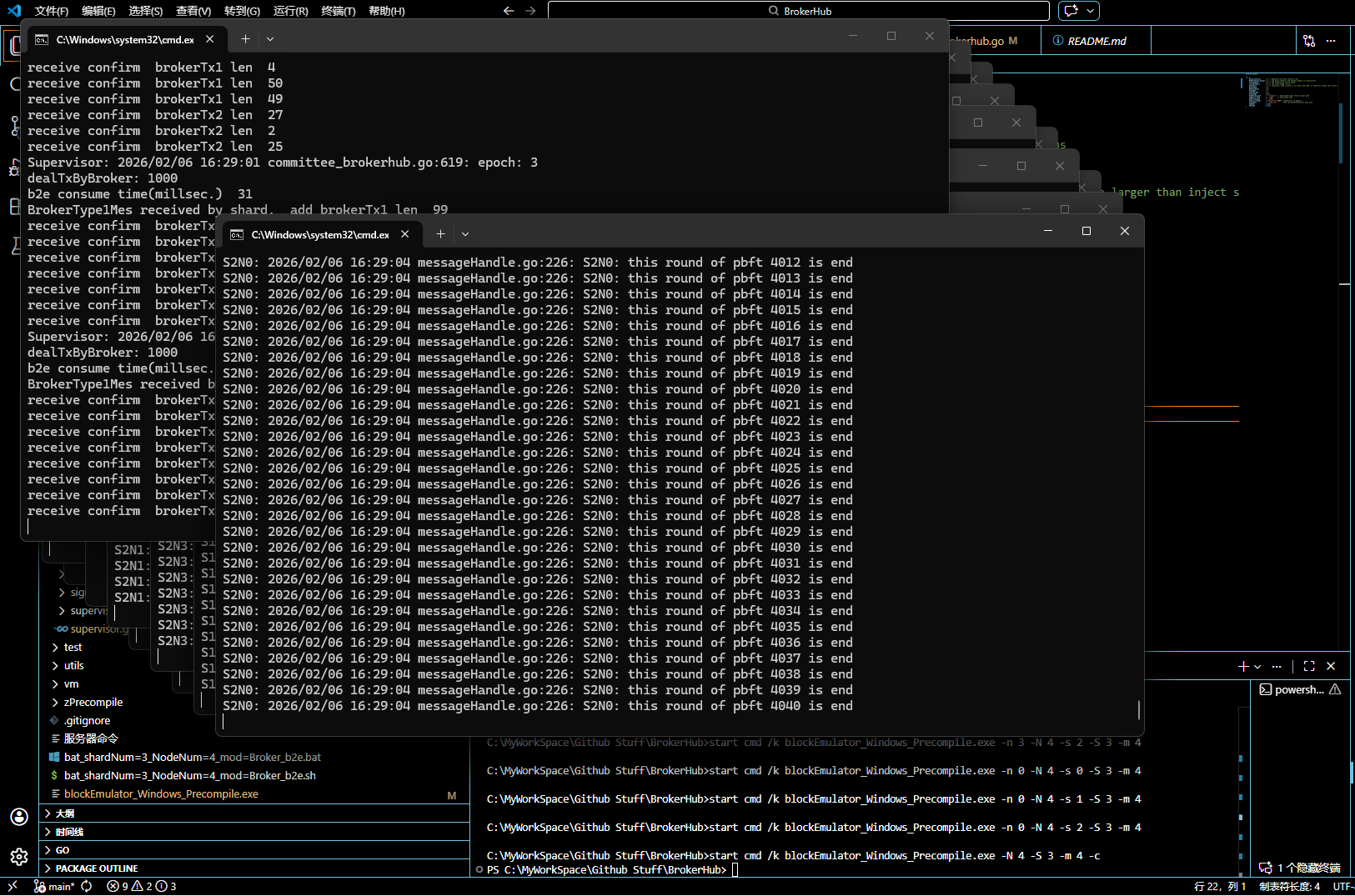

终端输出循环不停。

4.1StopSignal 停止机制

supervisorStopModule.go 中的 StopSignal 维护一个计数器 stopGap，判定逻辑如下：

• 每当 Supervisor 收到一个 BlockInfoMsg 且 BlockBodyLength == 0（空块），stopGap++
• 每当收到一个 BlockBodyLength > 0（非空块），stopGap 归零
• 当 stopGap >= stopThreshold（值为 2 × ShardNum = 6）时，判定实验结束

这意味着：必须连续收到 6 个来自各分片的空区块上报，中间不能被任何一个非空区块打断。

4.2区块的完整生命周期

要理解 StopSignal 何时能被满足，需要追踪从交易注入到区块上报的完整链路：

1
2
3
4
5
6
7
8
9
10
11
12
13
14

Supervisor (MsgSendingControl)
  ├── 每 2 秒生成一批随机交易
  ├── dealTxByBroker() 拆分交易
  │     ├── 同片交易 → 直接发送到对应分片
  │     └── 跨片交易 → Broker 拆分为 Tx1 + Tx2（见下文）
  └── txSending() → 按 InjectSpeed 批量注入各分片

各分片 PBFT 节点 (Propose 循环)
  ├── 每隔 Block_Interval 毫秒触发一次
  ├── GenerateBlock()
  │     └── Txpool.PackTxs(50000) → 从交易池取出最多 50000 笔交易打包
  ├── PBFT 三阶段共识（PrePrepare → Prepare → Commit）
  └── HandleinCommit() → 区块上链 → 构造 BlockInfoMsg 发送给 Supervisor
        └── BlockBodyLength = len(block.Body)

4.3Broker 机制产生的交易放大效应

当 Supervisor 的 dealTxByBroker() 处理一笔跨分片交易时，会产生交易乘法效应：

1
2
3
4
5

原始跨片交易 (Sender@Shard0 → Recipient@Shard1)
     │
     ├── Tx1: Sender → Broker（发到 Shard0）
     ├── Tx2: Broker → Recipient（发到 Shard1）
     └── AllocatedTx: Broker 余额调整交易（可能发到多个分片）

一笔原始交易至少衍生出 2-3 笔链上交易，而这些衍生交易的确认（createConfirm）又会在 HandleBlockInfo 回调中进一步触发 handleBrokerType1Mes → txSending(tx1s) 和 handleBrokerType2Mes → txSending(tx2s)，形成交易注入 → 上链 → 回调确认 → 再注入的闭环。

4.4极端参数如何破坏停止条件

当前参数为 Block_Interval = 1，MaxBlockSize_global = 1，InjectSpeed = 1。分析其所导致的时序关系：

4.4.1 出块速率远超交易消化速率

1
2
3

Block_Interval = 1ms → 每个分片每毫秒尝试出一个块
3 个分片 → 系统每毫秒最多产生 3 个区块
每个区块最多容纳 1 笔交易（MaxBlockSize_global = 1，但实际 PackTxs 硬编码为 50000）

注意：虽然 MaxBlockSize_global = 1，但 blockchain.go 第 1129 行 中 PackTxs 的参数被硬编码为 50000，因此 MaxBlockSize_global 这个参数实际上不起作用。每次出块时会把交易池中的所有交易一次性打包。

4.4.2 Broker 衍生交易形成持续注入流

每个 epoch（每 2 秒），Supervisor 生成一批随机交易。其中跨片交易经 Broker 拆分后，产生 Tx1、Tx2、AllocatedTx 注入到不同分片。这些交易上链后，Supervisor 在 HandleBlockInfo 中收到区块上报，触发 createConfirm 回调，回调中又会通过 txSending 向分片注入新的交易（Tx2 的确认触发等）。

时序如下：

1
2
3
4
5
6
7

t=0s    ：epoch 1 注入原始交易 → 衍生 Tx1、Tx2 注入各分片
t=1ms   ：Shard0 出块，打包 Tx1 → 上报非空块 → stopGap 归零
t=2ms   ：Shard1 出块，打包 Tx2 → 上报非空块 → stopGap 归零
t=3ms   ：Shard0 出块，可能为空 → stopGap = 1
t=4ms   ：Supervisor HandleBlockInfo 回调，生成确认交易 → 注入 Shard1
t=5ms   ：Shard1 出块，打包确认交易 → 上报非空块 → stopGap 归零！
t=2000ms：epoch 2 注入新一批交易 → 整个过程重复

关键问题：由于出块间隔仅 1ms，系统在 epoch 间隙期间并非空闲——之前 epoch 的衍生交易的确认回调会不断产生新交易，这些交易以极高频率（1ms 一个块）被打包上报。3 个分片交替上报非空块，使得 stopGap 计数器在到达 6 之前就被频繁重置。

4.4.3 三分片交替出块的竞态效应

3 个分片独立出块，各自的出块时机不同步。即使某个分片的交易池已空，其他分片可能仍有衍生交易在处理：

1
2
3
4
5

时间线：  --|------|------|------|------|------|--->
Shard0：  空   空   非空  空   空   空
Shard1：  空   非空  空   空   非空  空    ← Broker 确认交易到达
Shard2：  非空  空   空   非空  空   空    ← AllocatedTx 到达
stopGap： 1    0!   0!   0!   1    0!    ← 永远无法累积到 6

三个分片的非空块在时间轴上交错出现，使得连续空块窗口始终无法维持到 6 个。

4.5合理参数为何能正常停止

当 Block_Interval = 1000（1 秒）时：

• 每个分片每秒只出一个块，给系统充足时间消化所有衍生交易
• 一个 epoch 的所有交易（原始 + 衍生 + 确认）在几个块内就能全部处理完
• epoch 间隙（2 秒）内足够出 2 轮空块，3 个分片各出 2 个空块 = 6 个空块上报
• stopGap 能够顺利累积到阈值 6，触发正常关闭

4.6结论

StopSignal 的设计前提是：交易注入有限、出块间隔合理、衍生交易能在若干轮出块内被完全消化。极端参数（1ms 出块）打破了这一前提——Broker 的交易放大效应 + 确认回调的循环注入 + 多分片交替出块，使得系统中始终存在零星的非空块，stopGap 计数器永远无法连续累积到阈值。

三个分片的非空块在时间轴上交错出现，使得连续空块窗口始终无法维持到 6 个。

4.7合理参数为何能正常停止

当 Block_Interval = 1000（1 秒）时：

• 每个分片每秒只出一个块，给系统充足时间消化所有衍生交易
• 一个 epoch 的所有交易（原始 + 衍生 + 确认）在几个块内就能全部处理完
• epoch 间隙（2 秒）内足够出 2 轮空块，3 个分片各出 2 个空块 = 6 个空块上报
• stopGap 能够顺利累积到阈值 6，触发正常关闭

4.8结论
